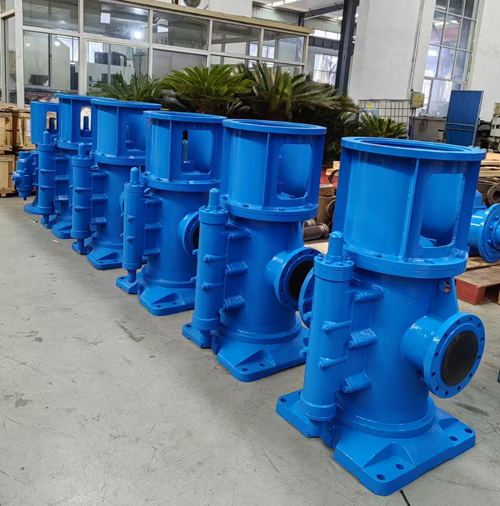

●3GCLS系列三螺桿泵工作原理:

　　三螺桿泵是轉子型容積泵，適于輸送各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體、輸送液體粘度2~760mm2/s，溫度不超過80℃, 超過80℃可用高溫泵3GW型。

　　三螺桿具有多種結構，一般小流量泵襯套和泵體合為一個，可以臥式和立式安裝。進油口方向可相隔90°任意安裝，軸封多數為機構密封。中等流量以上泵，襯套為一個單獨的零件固定于泵體內，螺桿軸端裝有平衡環以液力平衡其軸向力。一般結構為臥式。進油口方向亦可以相隔90°任意安裝。改變泵體后可制成立式。軸封根據情況有機械密封和軟填料密封兩種結構。

三螺桿泵軸伸支承較小，應由原動機經彈性聯軸器直接驅動，不得用皮帶輪等會產生額外徑向力較大的傳動方式傳動。

　　●三螺桿泵注意事項

    1.三螺桿泵的轉速選用:三螺桿泵的流量與轉速成線性關系,相對于低轉速的螺桿泵,高轉速的螺桿泵雖然能增加了流量和揚程,但功率明顯增大,高轉速加速了轉子與定子間的磨耗,必定使螺桿泵過早失效,而且高轉速螺桿泵的定轉子長度很短,極易磨損,因而縮短了螺桿泵的使用壽命。通過減速機或無級調速機構來降低轉速,使勘轉速保持在每分三百轉以下較為合理的范圍內,與高速運轉的螺桿泵相比,使用壽命能延長幾倍。

    2.螺桿泵的品質:現在市場上的螺桿泵的種類較多,相對而言,進口的螺桿泵設計合理,材質精良,但價格較高,服務方面有的不到位,配件價格高,訂貨周期長,可能影響生產的正常運行。國內生產的大都仿制進口產品,產品質量良莠不齊,在選用國內生產的產品時,在考慮其性價比的時候,選用低轉速,長導程,傳動量部件材質優良,額定壽命長的產品。

    3.確保雜物不進入泵體:濕污泥中混入的固體雜物會對螺桿泵的橡膠材質定子造成損壞,所以確保雜物不進入泵的腔體是很重要的,很多污水廠在泵前加裝了粉碎機,也有的安裝格柵裝置或?yàn)V網,阻擋雜物進入螺桿泵,對于格柵應及時清撈以免造成堵塞。

    4.保持恒定的出口壓力:螺桿泵是一種容積式回轉泵,當出口端受阻以后,壓力會逐漸升高,以至于超過預定的壓力值.此時電機負荷急劇增加.傳動機械相關零件的負載也會超出設計值,嚴重時會發生電機燒毀,傳動零件斷裂.為了避免螺桿泵損壞,一般會在三螺桿泵出口處安裝旁通溢流閥,用以穩定出口壓力,保持泵的正常運轉。

    5.避免斷料:三螺桿泵決不允許在斷料的情形下運轉,一經發生,橡膠定子由于干磨擦,瞬間產生高溫而燒壞,所以,粉碎機完好,格柵暢通是螺桿泵正常運轉的必要條件,為此,有些螺桿泵還在泵身上安裝了斷料停機裝置,當發生斷料時,由于螺桿泵其有自吸功能的特性,腔體內會產生真空,真空裝置會使螺桿泵停止運轉。

　●3G三螺桿泵輸送各種油類時應注意事項：

   1、輸送40~150mm2/s的油類合適，允許按泵的高工作壓力使用。

   2、輸送40mm2/s以下的油類，為保證泵的流量及壽命應降壓使用。

   3、輸送150mm2/s以上的油類，且進油管道過長，彎頭過多，泵工作時如產生噪音或振動現象，則應考慮更換低一級轉速的電機運轉或縮短吸入管道，減少彎頭。

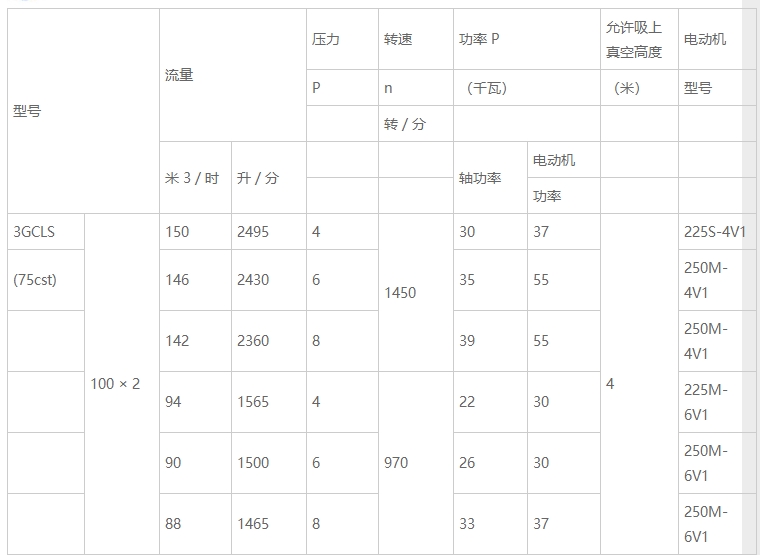

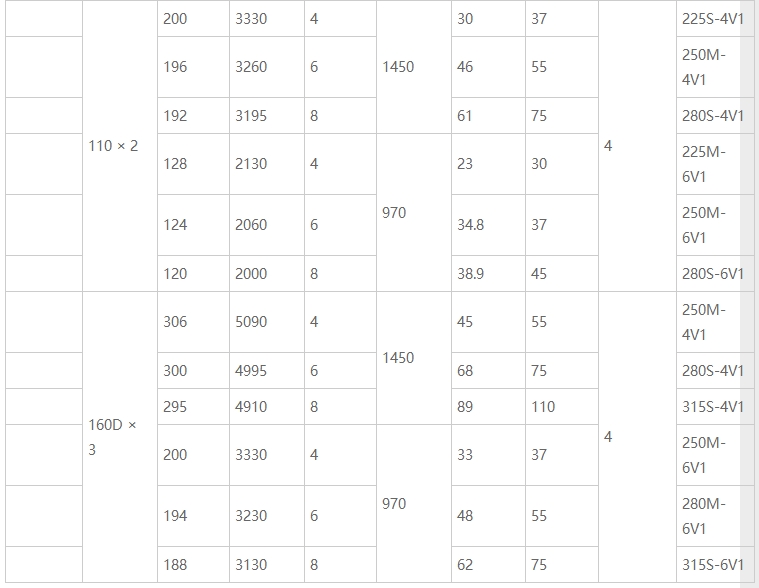

3GCLS系列三螺桿泵技術參數：
